一、温室简述

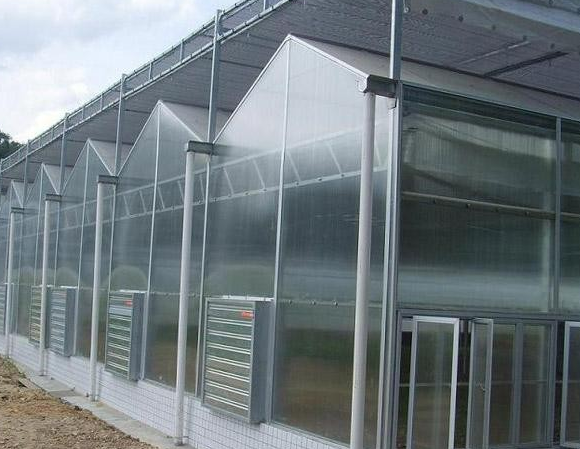

该温室为连栋Venlo型三屋脊式温室，东西方向宽232米，每12米为一跨，共18跨，每跨三个小屋脊，中间一跨为16米，中间一跨四个小屋脊；南北方向长48米，每4米为一开间，共12个开间。基础标高士0.000，12米跨度的肩高4.0米，脊高5.0米，含外遮阳总高为5.5米。l6米跨度的肩高5.0米，脊高6.0米，含外遮阳总高为6.5米。




温室骨架均为热浸镀锌钢结构，屋顶部和四周均采用8mm厚阳光板，温室专用铝合金镶嵌，抗老化橡胶条密封。

该温室设置10套推拉门，其中山墙6套，尺寸为3.0m×2.4m（宽×高），侧墙4套，尺寸为2.0m×2.4m（宽×高）双扇推拉，上部滚轮导轨。

温室走向

温室屋脊走向为南北走向。

温室的基本配置

外遮阳降温系统，内遮阳系统，风机-湿帘降温系统、苗床、顶部开窗系统、湿帘外翻窗、电控制柜。

覆盖材料

屋顶部和四周均采用8mm厚阳光板，配合专业设计的Venlo型温室铝型材，不仅透光率高，而且密封和保温性能好，美观耐用。

9、温室主体骨架

采用国产内外热浸镀锌冷轧方钢和钢板，连接部分均采用镀锌螺栓和自攻螺丝连接；

10、温室配电

温室设备总负荷约为89.65KW；


（二）温室主体

1、主体结构

采用12米跨度，4米每开间，Venlo型三屋脊结构。

2、性能指标

·雪载0.35KN/m2·风载0.45KN/㎡

·自重14kg/㎡

·恒载15.5kg/㎡

·最大排雨量>120mm/h

·屋面角度23度

·温室电参数：220V，50Hz，PHL/380V，50Hz，PH33、规格尺寸

·栋宽（跨度）10.8m，柱间距（开间）4m，基础高0.500米，肩高4.5米，脊高

5.3米，含外遮荫总高6.0米；

·南北长：12m×l8跨+16*1跨+0.8=232.8m

·东西长：4m×l2开间=48m

·温室面积：11232.2㎡


4、主体骨架

温室主体骨架采用国产热镀锌钢管和钢板。

具体分项说明如下：

·温室室受力柱截面尺寸为120*60*3mm；

·格构梁上下弦截面尺寸40*60*2.0mm，腹杆采用L30*3的角钢；

·温室侧部围梁截面尺寸为50*50*2.0mm的方钢；

·天沟均为温室专用冷弯折板，天沟板厚2.0mm，最大排雨量大于150mm/h；

·温室开间方向两端第二开间内均设置纵向斜拉撑，斜拉撑采用42mm热镀锌园管；以上所有钢构件均按照《GB/T13912-1992金属覆盖层-钢铁制品热镀锌层技术要求》进行热浸镀锌处理，镀锌层厚度不小于60um，工厂化生产，现场组装。

主体结构柱焊装在地基预埋铁件上，除少量配装件外，其它温室上部结构零部件的连接均采用螺栓或自钻自攻钉直接安装。所有钢材均由国内知名公司提供。钢材质量符合GB700-88标准中有关规定，骨架质保期为15年，实际使用寿命大于20年。

5、基础及地面

本工程为Venlo型三尖顶阳光板温室，建筑面积11232.2m2。设计参照国家标准《建筑地基基础设计规范》（GBJ5007-2002）温室周边基础采用240mm宽条形砖基，基础埋深1.0m，顶面标高0.500m。±0.000处设置240mm厚钢筋混凝土圈梁压顶，其上预埋钢板，与上部钢柱焊接。温室条形基础及独立基础按天沟方向双向找坡2.5，找坡从基础顶面找起，室内柱基顶标高采用变高处理。

温室主体结构设计雪压为0.35kN/m2，设计风压为0.4kN/m2。此外，为保证雨季及时有效的排水，在温室四周设有Cl0混凝土散水，宽度600mm。

6、覆盖材料

·温室顶部

温室顶部和四周均采用8mm厚阳光板覆盖。

该PC板具有以下特性：

①抗紫外线：该PC板表面经过抗紫外线技术处理，防紫外线层厚度大于50微米。紫外线保护层渗透于板材外表，保证其长期使用。

在保持长效抗冲击性以及抗老化的同时，使透光率减少减到最小；

②防止室内滴露：该PC板所具有的特殊的单面涂层，经过特殊处理，能够有效的分解板材表面所产生的结露；

③超强的隔热性：该PC板具有超强的隔热性，比传统的采光隔热方法节约能源高达50%；

④抗破损性：该PC板是一种安全的高抗冲击性的采光材料，与其它温室材料相比，抗冲击性最强，而且不会因为老化或破损而需要经常更换，在遭受强烈的暴风雨，冰雹及冰雪的情况下，板材不会受损，从而节约更换费用；落锤冲击试验；10公斤重锤，从2米高下落，冲击后无破裂，无裂纹。

⑤高防火性：具有良好的防火性，所以它比其他的塑料材料更适合于温室应用，它的自熄性能符合许多国家的防火标准；难燃等级为难燃一级。

⑥易施工性：该PC板比其它材料轻，易运输，易施工。能够冷弯成弧形，最小弯曲半径为其板厚的175倍。可以长期保持其完美外观。

⑦持久性：人工气候老化实验4000小时，黄变度为2，透光率仅降低0.6%。

③质轻：重量是相同厚度玻璃的1/15，重量约为1500g/m'；

④热膨胀系数：7.0×10-5m/m℃

·铝合金型材

该型材为引进荷兰玻璃温室的全套技术开发而成，经过对温室所受载荷的合理组合与分析计算，确定截面形状和密封方式，尤其对于温室的密封具有显著的优点，该套型材的设计以突出实用性能为主，做到特殊部位使用专用型材，避免其通用性造成的“大材小用”或“小材大用”，特殊部位结构强度和刚度均有提高，增强温室整体抗风载和雪载的能力，使温室“立于不败之地”；该型材摆脱了大多数温室厂家过分追求型材用量与造价而产生的强度低、密封差等缺点；已在我公司众多温室项目中得到验证，并受到客户认可与赞扬；该铝型材优化了部分外形尺寸，保证安装使用过程中不变形、不裂缝；每批铝型材都经过严格检验，保证氧化膜的厚度均匀一致；

该型材全部为工厂化加工，现场安装指示，操作简单、安装方便。


7、温室门

该温室设置10套推拉门，其中山墙6套，尺寸为3.0m×2.4m（宽×高），侧墙4套，尺寸为2.0m×2.4m（宽×

高）双扇推拉，上部滚轮导轨。

二、外遮阳降温系统

1、系统组成

电动减速机、外遮阳幕布、托、压幕线、传动轴、拉幕齿轮齿条、推拉杆、驱动边铝合金型材、定位卡簧、配重板以及相应连接附件等：

2、系统简述

外遮阳保温系统与内遮荫系统相比，增加了骨架部分，该遮阳系统可以通过调节光照来改善温室内的生态环境。夏季当室内温度上升到一定值时，据不同遮阳率能反射部分阳光，并使阳光漫射进入室内，均匀照射作物，以达到降温的目的，关闭遮荫保温幕，同时使温室温度下降4-6℃，以降低温室内的温度，通过选用不同的遮阳率的幕布，可满足不同作物对阳光的需求，除此以外，此系统还有冰雹防护作用等，外遮荫系统单独由控制器控制。

3、外遮荫骨架

立柱采用50×50×2.0mm方管，横梁采用50×50×2.0mm方管，端横梁采用70

×50×2.0mm方管，从开间方向两头第二排立柱与第三排立柱之间均用①32热镀锌圆管作为斜拉撑。所有钢构件均采用热浸镀锌，镀锌层厚度不小于60um，所有钢材均由国内知名公司提供。钢材质量符合GB700-88标准中有关规定，骨架质保期为l5年，实际使用寿命大于20年。

4、外遮阳幕

在温室的顶部，高出屋脊约0.6米处安装外遮阳保温幕。

外遮阳幕布采用国内同行业公认的博曼幕布抗老化及收缩处理技术，克服了国产传统黑色针织网收缩大、遮阳率不准确、老化快、易脆化、酥化等缺点，是值得用户信赖的国产遮阳产品。夏季，打开速阳网能给温室内部降低3~5度；冬天，幕布还能减少温室向外的热量辐射，能防止暴雨、冰雹、落物对温室建筑及植物的侵害，能将温室霜害限制在最低限度。该遮阳保温幕布它能在使用许多年之后仍保持清洁、有效。材料内添加的紫外线稳定剂对温室内常用的化学物质都有抵抗作用，实际使用寿命在10年以上，厂家提供5年的质量保证。

该温室共使用12177.6平方米外用遮阳幕布。
